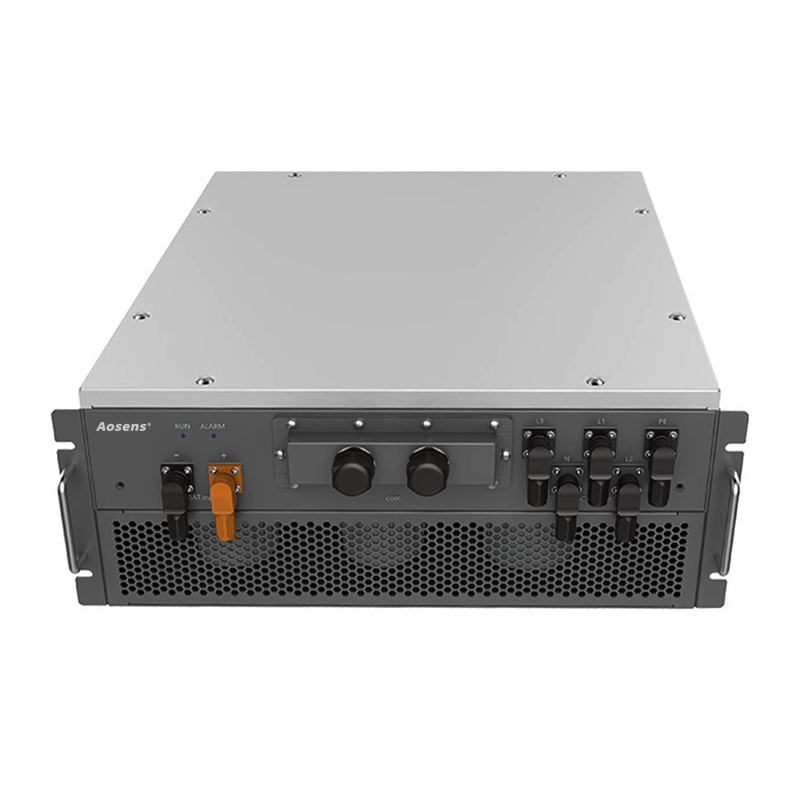

?型號:SP30HA/SP30HB

額定功率:30KW

電壓范圍:DC400~850V

電流范圍:62A

頻率:50HZ/60HZ

通訊:RS485、CAN

效率:98%證書:IEC62109、IEC62103、IEC62477、EN62477、IEC 62116、IEC 61727、1EC61000、G99、CIG 023、VDE4105

電網類型:3P+N+PE過載:150%

包含:EMS(能源管理系統)

亮點: 30kW交直流變換器;30kW直流交流變換器、電池電源變換器、交流電源變換器;雙向變換器使用場景:電池存儲系統測試設備、微電網雙向變換器、削峰填谷、柴油發電機組并網、30KW雙向電力儲能交直流變換器和直流交流變換器可應用于微電網，支持多臺并聯，輕松實現中小型微電網的儲能系統，并且具有良好的電源變換系統性價比。它具有較寬的直流電壓范圍，并包含易于安裝和維護的EMS(能源管理系統)。可多臺并聯，也可多臺離網并聯。適用于小型工業和商業微電網系統。

特征:

1、寬電壓范圍DC 400~850V

2、集成EMS能源管理系統，方便小型儲能系統建設

3、IP65防護等級，適合任何環境

4、純鋁外殼，耐酸、耐堿、防潮等

5、3P+N+PE，適合任何負載

6、可通過靜態變換切換器快速切換

7、適配多種主流BMS協議

8、現場調試簡單，可通過WEB或APP實現遠程監控

01高防護等級:IP65/IP6X/C5

02 150%過載能力

03 無縫切換功能(開關外接)

04異構微電網電池

05 油機混合動力模式

06三相獨立并網控制技術

07 虛擬同步機(VSG)

08支持交流、直流并聯使用

技術參數

型號名稱 SP30H

直流側

高壓直流電壓 850V

分鐘。直流電壓 400V

標稱功率的直流電壓范圍 500~850V

直流電流 62A

直流電源 34千瓦

交流側(電網)

交流輸出功率33kVA@45°C/30kVA @50°C

交流電流 50A

標稱電網頻率/電網頻率范圍50Hz/47Hz~52Hz，60Hz/57Hz~62Hz

諧波(總諧波失真)<3%(標稱功率)

標稱功率下的功率因數/可調功率因數-1~1

交流側(微電網)

標稱交流電壓 400V/230V(-5%~5%)

諧波(總諧波失真)<1%(阻性負載)

三相負載不平衡 100%

標稱頻率/頻率范圍50Hz/45Hz~55Hz，60Hz/55Hz~65Hz

交流功率 45千瓦

效率

效率 98.0%

保護

反極性保護是的

直流開關(SP*HA)是/(SP*HB)否

交流開關(SP*HA)是/(SP*HB)否

過壓保護 直流|型 交流|型

電網監測/接地故障監測 是的是的

絕緣監測 是的

過熱保護 是的

EMS接口

傳輸控制協議 Modbus TCP

通訊 Modbus RTU*3

能CAN2.0B*1

迪多 溶解氧*2,溶解氧*2

一般數據

尺寸(寬*高*深)    (SP30HA)550*768*230mm(SP30HB)520*580*220mm

重量                    (SP30HA)37公斤/82磅(SP30HB)35公斤/77磅

防護等級 防護等級65

工作溫度 -30~60°C(>45°C降額)

相對濕度0~100%

冷卻 溫控強制風冷

工作高度 4000m(>3000 m降額)

展示 LED、HMI(可選配件)

停車時自耗 <10瓦

遵守IEC62109、IEC 62103、IEC62477、EN 62477、IEC62116、IEC 61727、IEC61000、G99、CIG 023VDE4105網格支持 LVRT、有功和無功功率控制以及功率斜坡率控制

使用場景一:

用于柴油發電機組與光伏并網。
