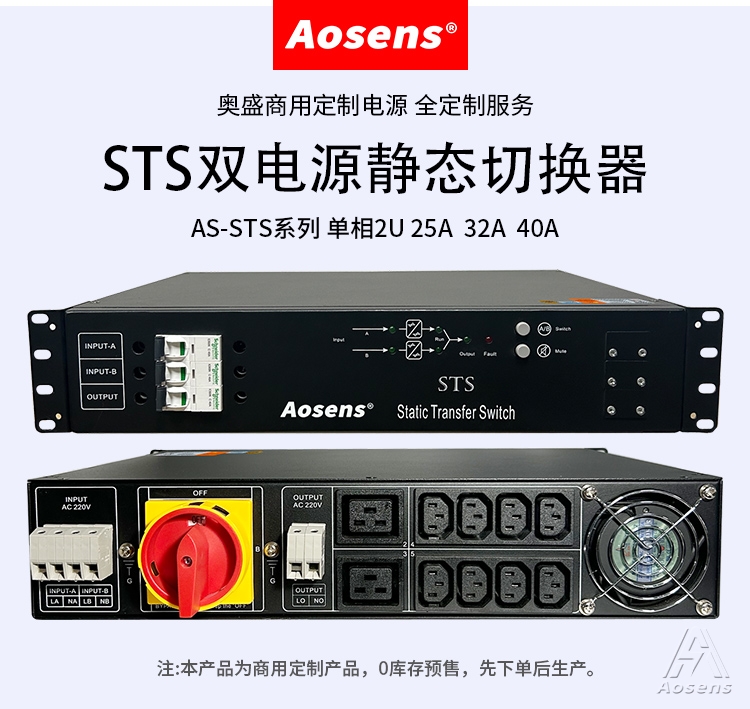

AS-STS 單相2U 25A 32A 40A 靜態雙電源切換器可控硅模組

主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。
典型切換時間≦5ms（毫秒）。
電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。
電源A異常時，STS自動切換至電源B帶載。
電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。
電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換AB路。

型號：AS-STS

標簽：單相STS

?【產品簡介】

STS靜態轉換開關（Static Transfer Switch）為電源二選一自動轉換系統。正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源。

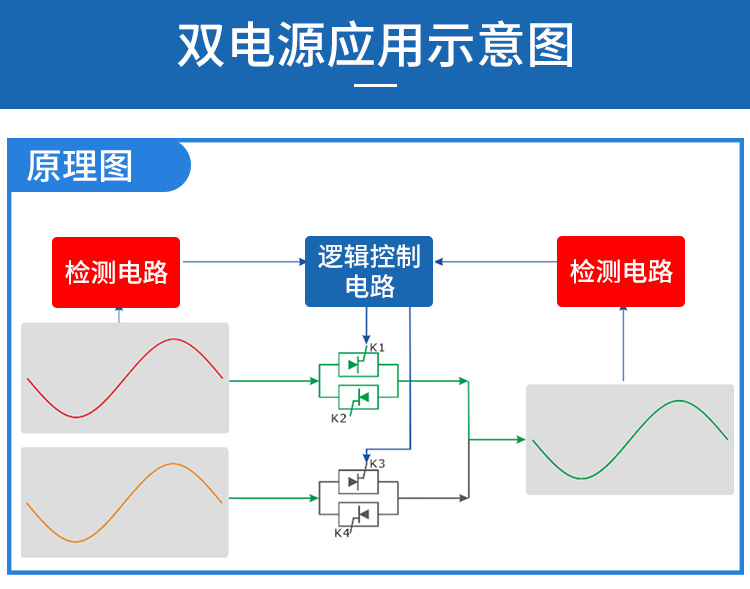

STS靜態轉換開關采用可控硅模組（SCR）作為切換器件，可以實現不同輸入電源之間的不斷電切換，為單電源負載提供雙回路供電。

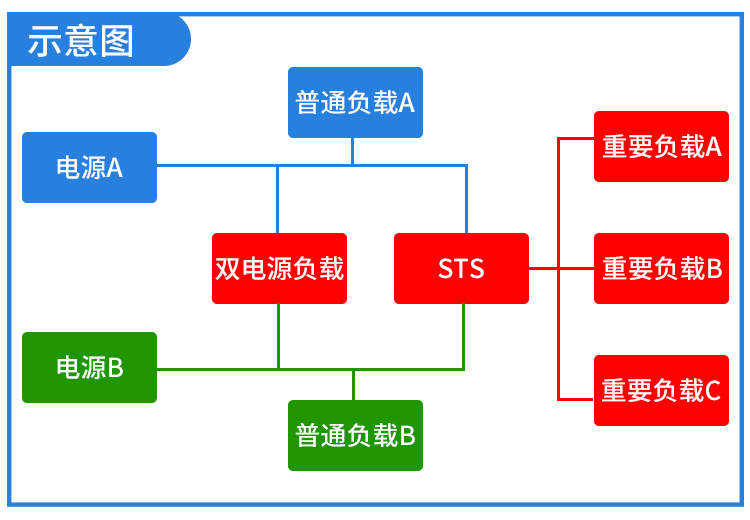

應用示意圖

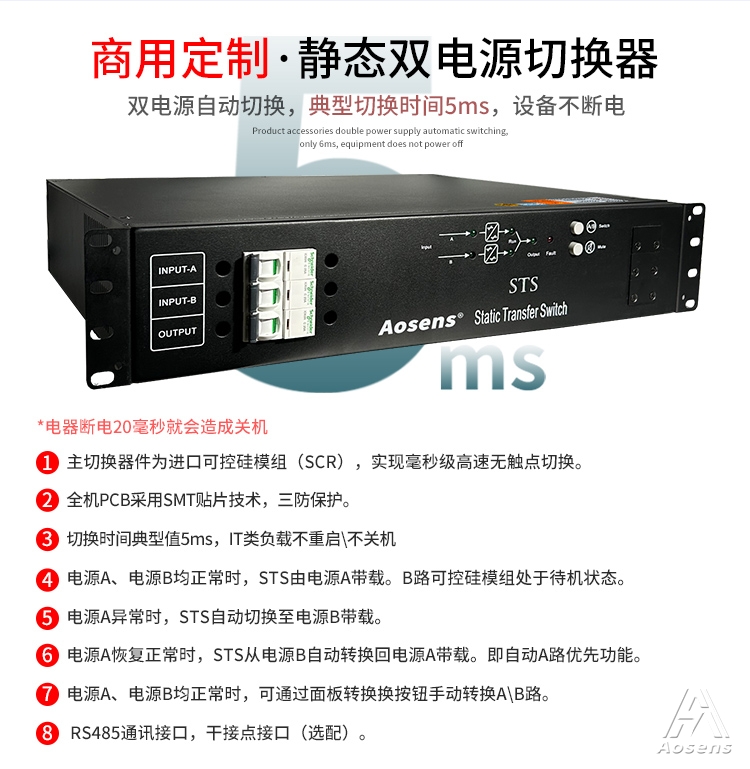

● 主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。

● 全機PCB采用SMT貼片技術，三防保護。

● 典型切換時間≦5ms（毫秒）。

● 電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。

● 電源A異常時，STS自動切換至電源B帶載。

● 電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。

● 電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換A\B路。

● RS485通訊接口，干接點接口（選配）。

● 彩色觸摸屏LCD顯示（選配）

型號： 1P：切火線，2P：切零火	AS-STS-1125/1P AS-STS-1125/2P			AS-STS-1132/1P AS-STS-1132/2P	AS-STS-1163/1P AS-STS-1163/2P
額定電流：	25A		32A		63A
輸入電壓：	單相220V ±15%（其它規格可訂做）
輸出電壓：	同輸入
工作頻率：	50Hz/60Hz
斷電切換時間：	典型值≤5ms;
切換方式：	自動/手動先斷后合
切換要求：	同步/非同步均可斷電切換
輸入方式：	端子排
輸出方式：	端子排+插座（IEC C192+C138 ）
通訊接口：	RS485 MODBUS-RTU
顯示：	LED（標配） +LCD（選配）
負載峰值因數：	3：1
效率：	≧98%
冷卻方式：	風冷
最高溫升：	＜60 ⁰C;
允許工作溫度：	0-40⁰C
相對濕度：	0-90 % （不凝露）
安裝高度：	<1500 米海拔高度
尺寸(機架式)：	445X440x88mm(2U)
重量：	8KG	9KG				10KG

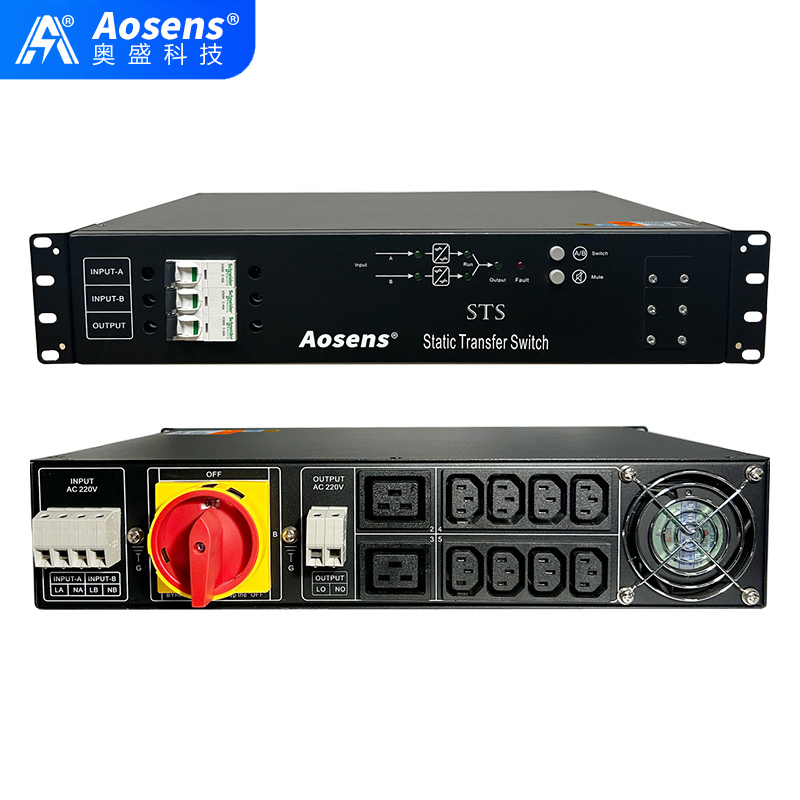

產品尺寸：445X440x88mm（2U 19英寸機架式安裝）
一、1P共零：?

PR代碼	電流電壓	規格型號	配置說明
D145989	25A 220V AC	AS-STS-1125/1P	2U機箱，端子輸入，共零，16A端子1、C192、C13*8
D249988	32A 220V AC	AS-STS-1132/1P	2U機箱，端子輸入，共零，16A端子1、C192、C13*8
D363987	40A 220V AC	AS-STS-1140/1P	2U機箱，端子輸入，共零，16A端子1、C192、C13*8

二、2P不共零（適用共零）
?

PR代碼	電流電壓	規格型號	配置說明
D449986	25A 220V AC	AS-STS-1125/2P	2U機箱，端子輸入，不共零，16A端子1、C192、C13*8
D553985	32A 220V AC	AS-STS-1132/2P	2U機箱，端子輸入，不共零，16A端子1、C192、C13*8
D669984	40A 220V AC	AS-STS-1140/2P	2U機箱，端子輸入，不共零，16A端子1、C192、C13*8
