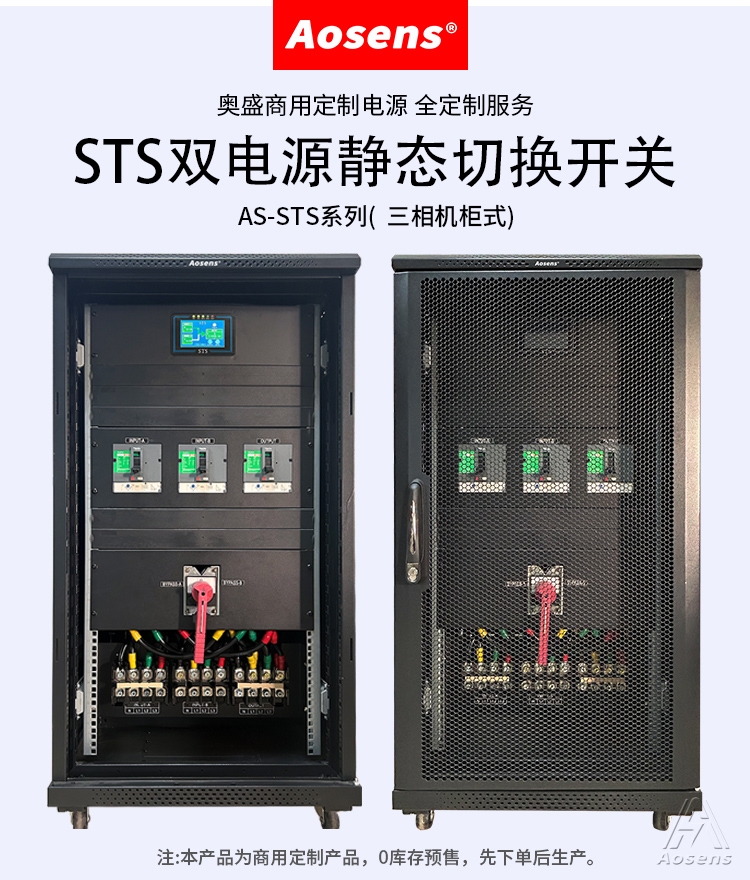

AS-STS 三相100A~400A 380V靜態雙電源切換器380V 可控硅模組機柜式

主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。
典型切換時間≦5ms（毫秒）。
電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。
電源A異常時，STS自動切換至電源B帶載。
電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。
電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換AB路。

型號：AS-STS

標簽： STS

? ?三相機柜式 100~400A 380V

【產品簡介】

STS靜態轉換開關（Static Transfer Switch）為電源二選一自動轉換系統。正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源。

STS靜態轉換開關采用可控硅模組（SCR）作為切換器件，可以實現不同輸入電源之間的不斷電切換，為單電源負載提供雙回路供電。

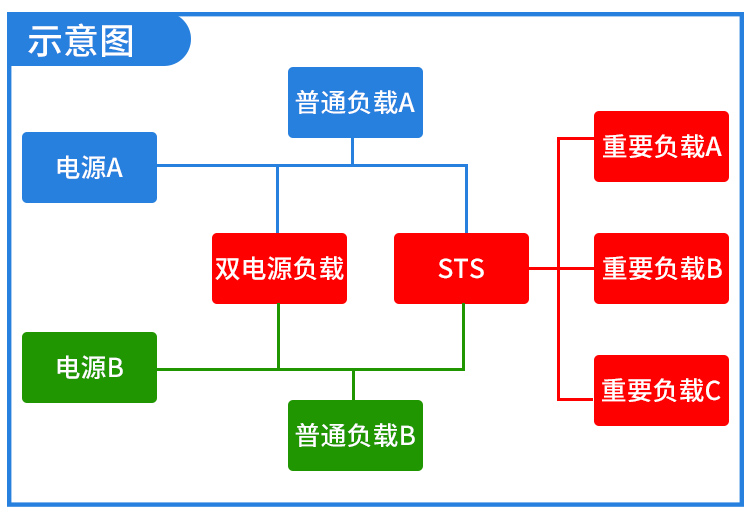

應用示意圖

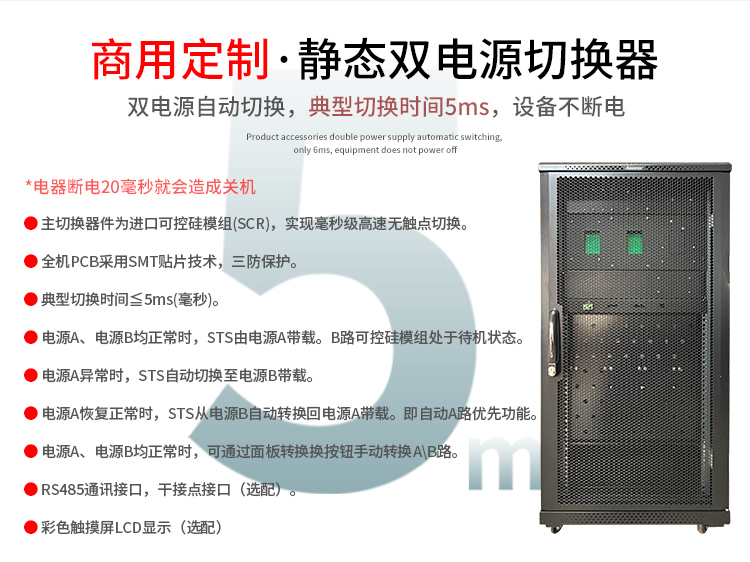

● 主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。

● 全機PCB采用SMT貼片技術，三防保護。

● 典型切換時間≦5ms（毫秒）。

● 電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。

● 電源A異常時，STS自動切換至電源B帶載。

● 電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。

● 電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換A\B路。

● RS485通訊接口，干接點接口（選配）。

● 彩色觸摸屏LCD顯示（選配）

型號： 3P切火線，4P切火線和零線	AS-STS-100/3P AS-STS-100/4P	AS-STS-160/3P AS-STS-160/4P	AS-STS-250/3P AS-STS-250/4P	AS-STS-400/3P AS-STS-400/4P
額定電流：	100A	160A	250A	400A

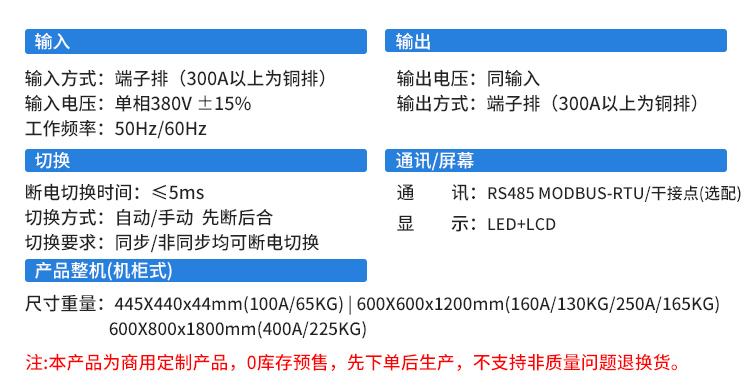

輸入電壓：	單相380V ±15%
輸出電壓：	同輸入
工作頻率：	50Hz/60Hz
斷電切換時間：	≤5ms;
切換方式：	自動/手動先斷后合
切換要求：	同步/非同步均可斷電切換
輸入方式：	端子排（300A以上為銅排）
輸出方式：	端子排（300A以上為銅排）
通訊接口：	RS485 MODBUS-RTU、干接點（選配）
顯示：	LED+LCD
負載峰值因數：	3：1
效率：	≧98%
冷卻方式：	風冷
最高溫升：	＜60 ⁰C;
允許工作溫度：	0-40⁰C
相對濕度：	0-90 % （不凝露）
安裝高度：	<1500 米海拔高度
尺寸(機柜式)：	600X600x1000mm	600X600x1200mm		600X800x1800mm
重量：	65KG	130KG	165KG	225KG

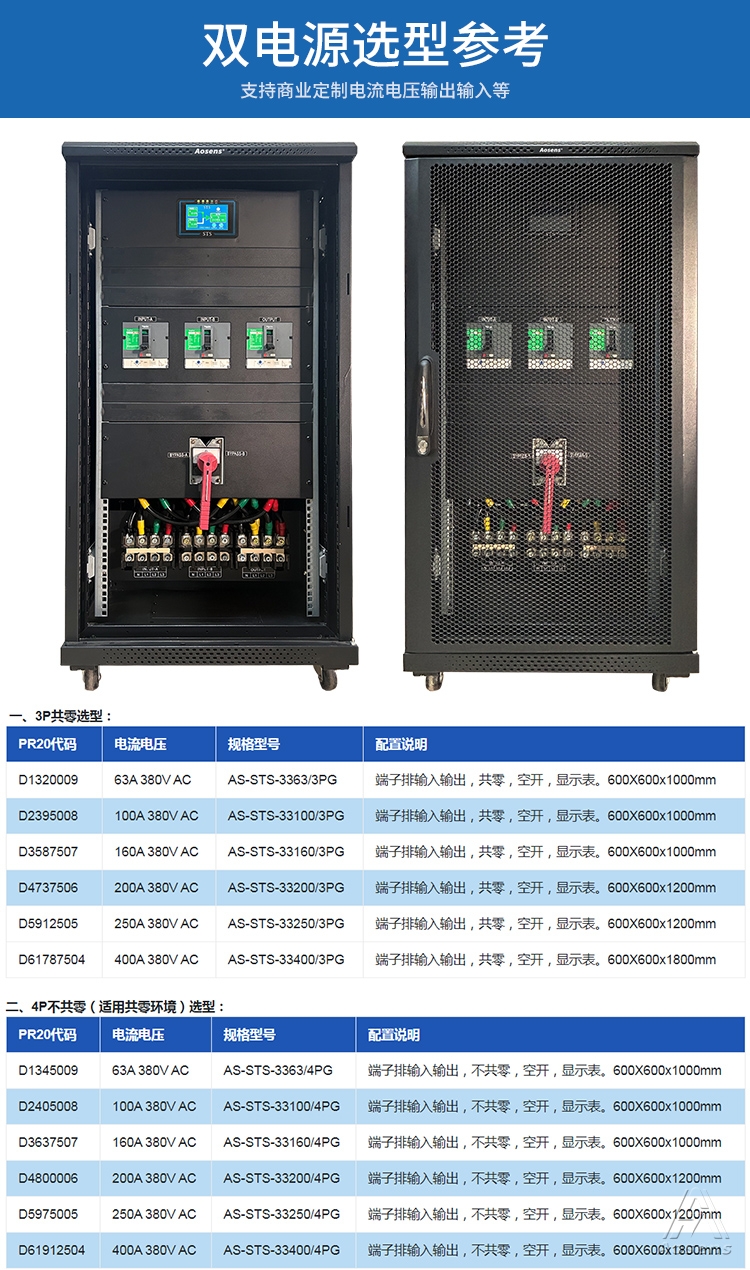

? 一、3P共零選型：

PR20代碼	電流電壓	規格型號	配置說明
D1320009	63A 380V AC	AS-STS-3363/3PG	端子排輸入輸出，共零，空開，顯示表。600X600x1000mm
D2395008	100A 380V AC	AS-STS-33100/3PG	端子排輸入輸出，共零，空開，顯示表。600X600x1000mm
D3587507	160A 380V AC	AS-STS-33160/3PG	端子排輸入輸出，共零，空開，顯示表。600X600x1000mm
D4737506	200A 380V AC	AS-STS-33200/3PG	端子排輸入輸出，共零，空開，顯示表。600X600x1200mm
D5912505	250A 380V AC	AS-STS-33250/3PG	端子排輸入輸出，共零，空開，顯示表。600X600x1200mm
D61787504	400A 380V AC	AS-STS-33400/3PG	端子排輸入輸出，共零，空開，顯示表。600X600x1800mm

二、4P不共零（適用共零環境）選型：

PR20代碼	電流電壓	規格型號	配置說明
D1345009	63A 380V AC	AS-STS-3363/4PG	端子排輸入輸出，不共零，空開，顯示表。600X600x1000mm
D2405008	100A 380V AC	AS-STS-33100/4PG	端子排輸入輸出，不共零，空開，顯示表。600X600x1000mm
D3637507	160A 380V AC	AS-STS-33160/4PG	端子排輸入輸出，不共零，空開，顯示表。600X600x1000mm
D4800006	200A 380V AC	AS-STS-33200/4PG	端子排輸入輸出，不共零，空開，顯示表。600X600x1200mm
D5975005	250A 380V AC	AS-STS-33250/4PG	端子排輸入輸出，不共零，空開，顯示表。600X600x1200mm
D61912504	400A 380V AC	AS-STS-33400/4PG	端子排輸入輸出，不共零，空開，顯示表。600X600x1800mm
